EXIT VISION™ 230

Centralt nödbelysningssystem enligt SS EN 50171

Individuell adressering och övervakning via kraftkabeln utan egen BUS. Automatisk adressering av anslutna kompatibla armaturer genom ett knapptryck på centralenheten.

Det på riktigt enkla och skalbara 230V-centralsystemet för nödbelysning

• Adress ställs på armatur med ett numrerat hjul, Adress 1-20 kan fritt användas på varje armaturkrets. Individuella driftlägen ställs i centralen via pekskärmen.
• Skruvplintar i centralen tas enkelt bort utan verktyg för enkel åtkomst vid installation
• EXIT VISION centralen genomför enkelt driftsättningen automatiskt, steg för steg

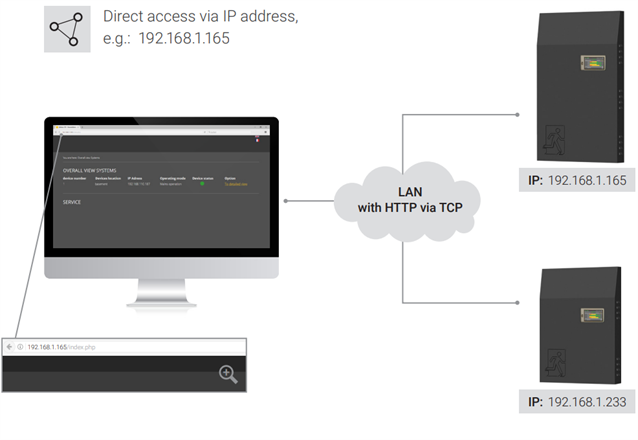

• Fler EXIT VISION centraler kan anslutas och hittas via anslutning till datanätverk

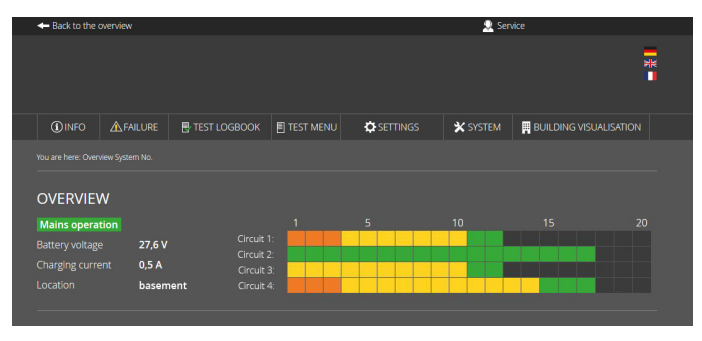

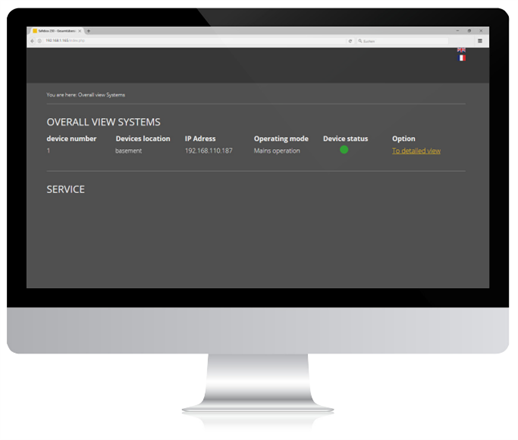

• Hela EXIT VISION nätverket kan övervakas, administreras och styras via webgränssnitt

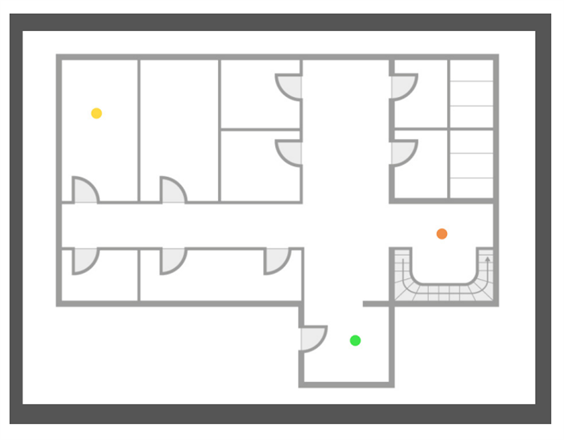

• Webgränssnittet ger möjlighet till dynamiska orienteringskartor där anslutna armaturer visas
• 230V AC/DC armaturkretsar = standard kablage och få begränsningar i ledningslängd
• Litet format tack vare step-up converter från 48V DC batterikraft (4 x 12V batterier)
  till 220V DC spänning på armaturkretsarna i batteridrift
• Tillverkad i Tyskland - teknisk support i Sverige

Centralt strömförsörjningssystem i omkopplingsdrift med begränsning av uteffekten till 200 W/1 h, 200 W/3 h eller 70 W/8 h för att försörja säkerhetsbelysningen om den allmänna belysningen inte fungerar. EXIT VISION™ är konstruerad för att försörja säkerhetsbelysningen (SS EN 50172) om den allmänna strömförsörjningen inte fungerar.

Drift och visning av test-/övervakningsutrustningen sker via en multitouch-skärm. Driftsättning sker automatiskt efter aktivering. Kopplings-/driftsätt för slutkretsen och nödbelysningsarmaturerna kan parametreras fritt i EXIT VISION™.

Batterier inklusive åldersfaktor 1,25 (SS EN IEC 62485-1)

EXIT VISION™ har en nätverksanslutning via vilken enhetens status kan hämtas med hjälp av den inbyggda webbservern. Möjligheten till fjärrstyrning av systemet via webbservern och lagring av byggplaner är integrerad i EXIT VISION™.

Sortiment av armaturer utvalda för enkel projektering och installation
(urvalet nedan visar några synnerligen flexibla modeller som gör både projektering och installation enkel och minimerar kompletteringar inför besiktning t.ex.)

• EXIT U Armaturmodell IP65 med lösa piktogramskivor som enkelt klickas på plats. Piktogramskivor tillgängliga för 22m, 30m eller 40m läsavstånd. Armaturen kan även användas nödbelysning utan piktogramskivor. Kan monteras vägg eller tak eller kompletteras med en infällnadsram för undertak.
• EXIT 18 Infälld nödbelysning i gjuten aluminium där optik för både öppna ytor och utrymningsvägar ingår. Kan kompletteras med optik för riktad 5 lux över t.ex. brandredskap.
• EXIT 20 Smidig utanpåliggande nödbelysning i gjuten aluminium där optik för både öppna ytor och utrymningsvägar ingår. Kan kompletteras med optik för riktad 5 lux över t.ex. brandredskap.
• Tillverkade i Tyskland - teknisk support i Sverige

 En överblick på det kompletta sortimentet finns här

PRESTANDA


• Max. effekt 200 W / 1 h, 200 W / 3 h eller 70 W / 8 h
• 4 slutkretsar (0,6 A) med övervakning av kretsar och enskilda armaturer.
• Armaturer fritt programmerbara via EXIT VISION™ och/eller armaturmodulen i BS/DS (endast med valfri ELC-/SET010 adressmodul)
• 5" färgskärm med multitouchkapacitet och USB-port för anslutning av extern lagring, USB-skrivare, tangentbord eller mus.
• Automatisk driftsättning
• 4 icke-flytande 230 V-ingångar för att fråga efter ljusknapparnas positioner (fritt programmerbara).
• 4 flytande styringskontakter (fritt programmerbara).
• 4 reläutgångar för meddelanden (fritt programmerbara).
• 1 anslutning för MFT4-statuspanel
• 1 anslutning som övervakad strömslinga för extern fasövervakning.
• 1 kontakt för säkerhetsljusspärrning under tomgångstid.
• 24 grupper fritt programmerbara
• 24 timers fritt programmerbara
• Funktion för riktningsvariabla lampor (RIVA / endast med ELC-adressmodul)
• RJ-45 TCP-IP-nätverksanslutning
• Integrerad webbserver med visualisering av monteringsställen för nödbelysningsarmaturerna.
• Webbvisualisering av upp till 125 LPS-enheter

TEKNISKA SPECIFIKATIONER
